2 6 0 5 N是一种特殊的铸造铁素体奥氏体双相不锈钢，它是专为氯化物环境研制的， 在各种酸性介质中展现了良好的抗腐蚀和磨蚀性能， 同传统标准奥氏体铸钢（如：1 . 4 4 0 8、1 . 4 5 8 1等）相比，2 6 0 5 N在用于含有氯化物溶液的领域，具有极好的抗应力腐蚀破裂能力。由于该钢的铬、钼和氮的含量都很高，因此具有极好的抗点腐蚀、缝隙腐蚀和均匀腐蚀能力。在含固相的介质中，它具有优异的耐磨损腐蚀性能，而且机械强度也很高。由于在较高温度下，存在着脆性相析出的危险，因而2 6 0 5 N不应在超过3 0 0℃条件下使用。对于双相不锈钢，抗点蚀能力取决于其铁素体相和奥氏体相的P R E值,这意味着P R E值较低的相将限制材料的抗点蚀性能。通过对合金成份的严密平衡，2 6 0 5 N的两个相是大致相等的。

　　2 6 0 5 N是在1 0 2 0 ~ 1 1 4 0℃ 的温度中退火,并立即快速冷却,这种处理作为固溶退火和消除应力。我们建议用相应的双相钢焊材焊接双相钢,以保持焊缝的理想性能。焊接时应遵守以下规程:
　　- -此材料不预热就可焊接.
　　- -层焊之间需要冷却,最好冷却到1 5 0℃以下.
　　- -为了使焊缝部位中的铁素体和奥氏体
　　焊后的热处理一般是不必要的。如果考虑要做热处理,例如为了消除应力,那么应在相应的温度范围中进行低P H值高氯含量的火电厂和垃圾焚烧工厂烟气脱硫泵及浆液循环泵及入口滤网

　　现在主要根据滤网做一下说明：

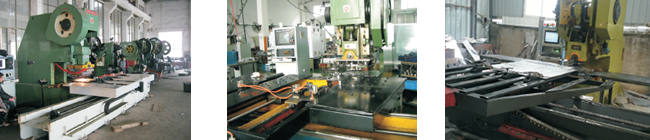

　　浆液循环泵滤网顾名思义是过滤用的，假如网孔被石膏结晶堵住，浆液无法流到泵腔内或者流量小，泵叶轮相对液体向前移动，另外泵腔内会产生大量气泡，在此状态下叶轮及泵体的发生气蚀，长时间在此状态下工作，泵体及叶轮损坏率较高；滤网破裂后，浆液携带纤维或者比较大的颗粒通过泵的输送到喷淋管内，会堵塞管路，达不到喷淋的目的。我公司生产的滤网以襄樊五二五泵业有限公司冶炼特种钢为依托， 开发用2 6 0 5 N板材制作滤网效果比较好。
